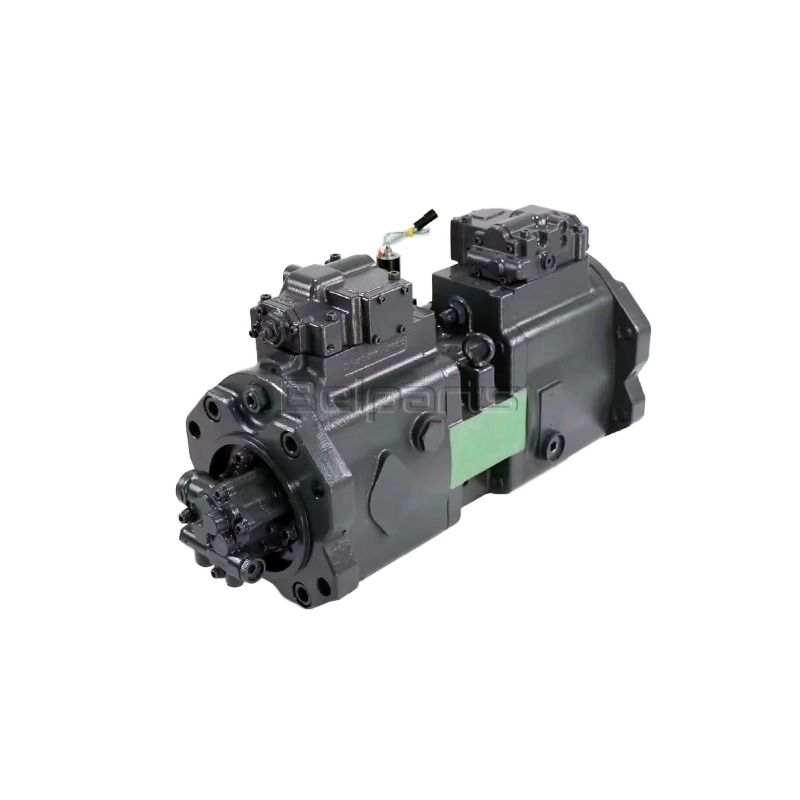

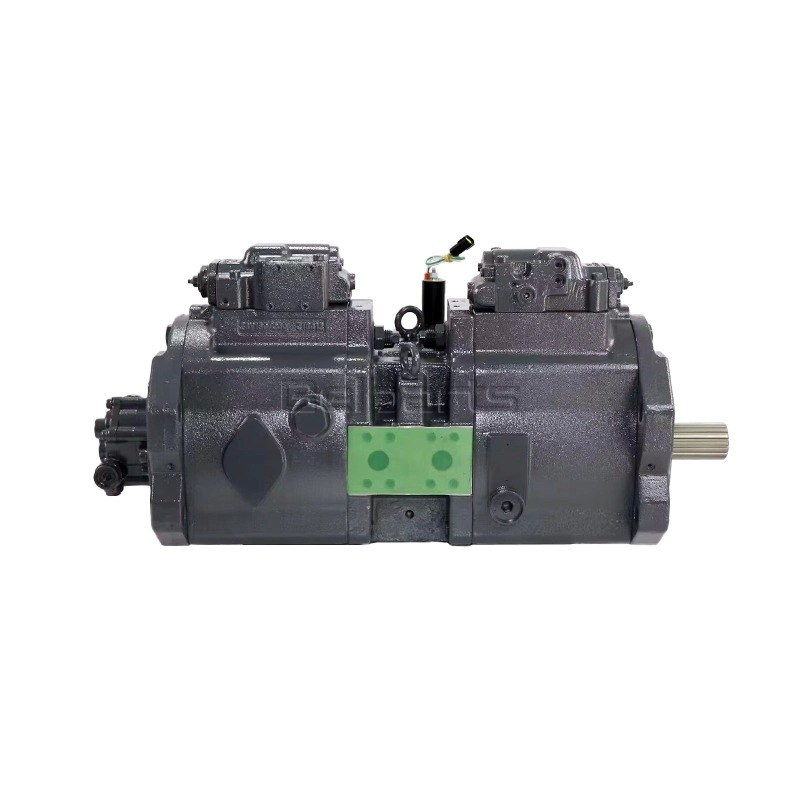

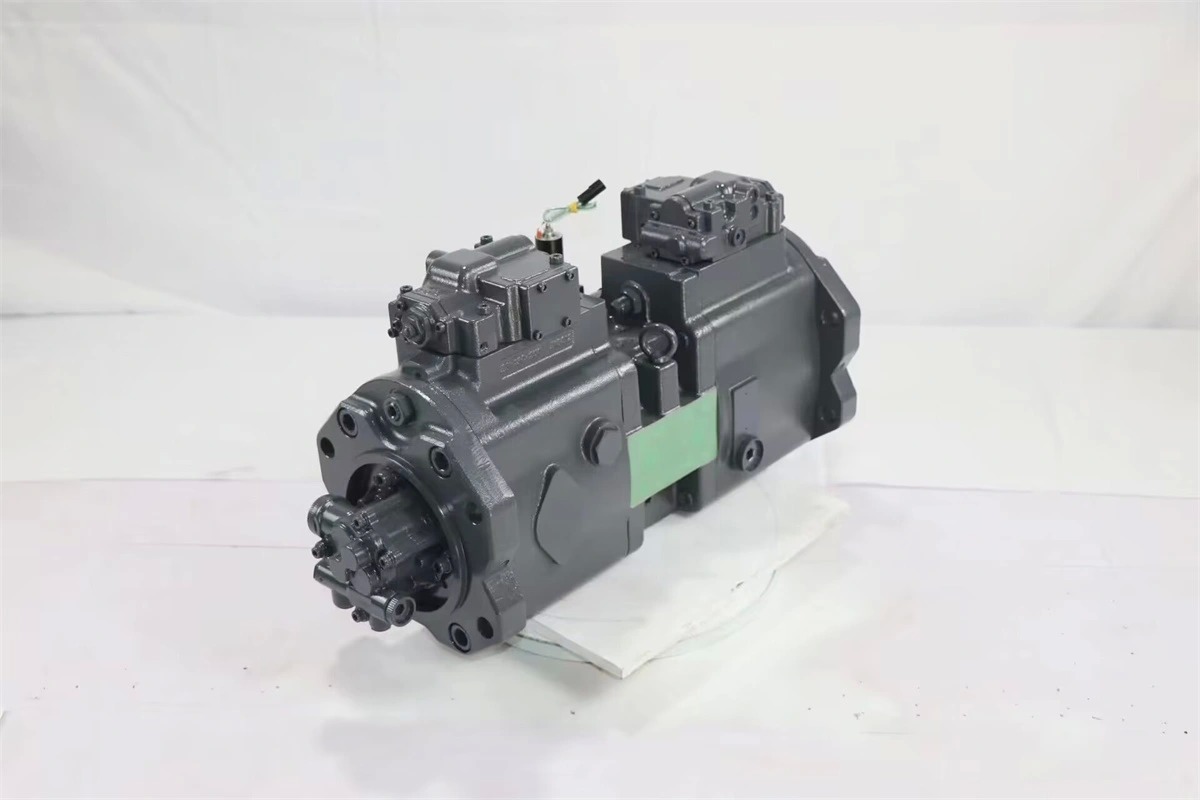

Escavadeira Hyundai K5V160DT R330LC-9 Bomba hidráulica da escavadeira OEM aftermarket

A bomba de pistão axial com placa oscilante inclinável é o cavalo de batalha indiscutível para circuitos hidráulicos primários em escavadeiras modernas. Seu princípio básico envolve múltiplos pistões dispostos axialmente (paralelos ao eixo de acionamento) dentro de um bloco de cilindros rotativo. Cada pistão possui uma sapata que desliza sobre uma placa oscilante não rotativa angulada em relação ao eixo do eixo de acionamento.

À medida que o bloco do cilindro gira, os pistões se movem para frente e para trás em seus furos: movendo-se para fora durante a meia rotação em que a distância da placa oscilante aumenta (curso de sucção, puxando fluido da porta de entrada) e sendo forçados para dentro durante a meia rotação oposta em que a distância diminui (curso de descarga, pressurizando o fluido para a porta de saída).

O elemento estrutural crítico para deslocamento variável é o ângulo ajustável da placa oscilante. Ao alterar este ângulo (normalmente por meio de um servo pistão hidráulico controlado pelo operador ou eletrônica da máquina), o comprimento do curso dos pistões é alterado. Um ângulo maior aumenta o curso do pistão e, portanto, o deslocamento da bomba (vazão), enquanto um ângulo zero resulta em deslocamento zero.

Os principais componentes estruturais incluem o eixo de acionamento, bloco de cilindros rotativo com furos de pistão de precisão, pistões com sapatas, placa oscilante com mecanismo de inclinação, placa de válvula (estacionária, com portas em forma de rim para entrada/saída) e uma carcaça robusta.

Em escavadeiras, este projeto oferece eficiência excepcional em uma ampla faixa de operação, controle de fluxo preciso essencial para operação multifuncional coordenada e capacidades de alta pressão necessárias para forças de escavação. Sua capacidade de variar instantaneamente o fluxo de zero ao máximo com base na demanda é fundamental para o gerenciamento eficiente de energia da escavadeira.
