HITACHI ZX450-3 9199338 K5V200DPH-XMXR-OE02 Excavador

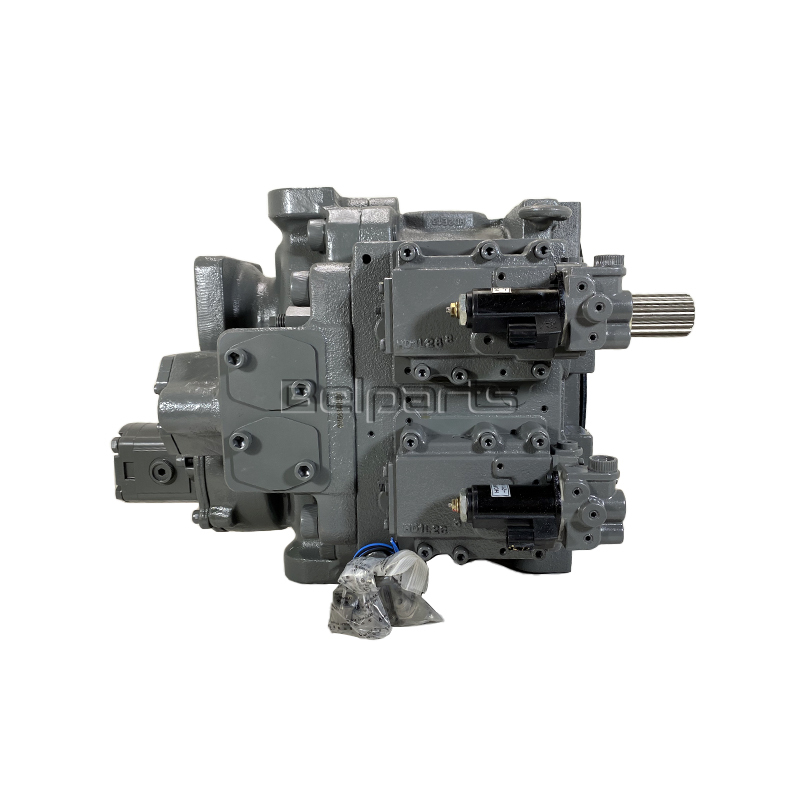

HITACHI ZX450-3 9199338 K5V200DPH-XMXR-OE02 montagem da bomba principal da escavadeira

A bomba de pistão axial com uma espada inclinável é o cavalo de batalha indiscutível para circuitos hidráulicos primários em escavadeiras modernas.Seu princípio central envolve vários pistões dispostos axialmente (paralelamente ao eixo de acionamento) dentro de um bloco de cilindro rotativoCada pistão possui uma almofada de slipper montada em uma placa de espada não rotativa em ângulo em relação ao eixo do eixo de acionamento.movendo-se para fora durante a meia rotação, onde a distância da placa de sução aumenta (tração de sucção), puxando fluido da porta de entrada), e sendo forçado para dentro durante a metade de rotação oposta onde a distância diminui (corro de descarga, pressurizando fluido para a porta de saída).O elemento estrutural crítico para o deslocamento variável é o ângulo ajustável da placaAo alterar este ângulo (normalmente através de um servo-pistão hidráulico controlado pelo operador ou pela electrónica da máquina), o comprimento do curso dos pistões é alterado.Um ângulo maior aumenta o curso do pistão e, portanto, o deslocamento da bomba (taxa de fluxo)Os principais componentes estruturais incluem o eixo de acionamento, o bloco de cilindro rotativo com furos de pistão de precisão, pistões com chinelos,com um mecanismo de inclinação, placa de válvula (estacionária, com portas em forma de rim para entrada/saída), e uma caixa robusta.controlo de fluxo preciso essencial para uma operação multifunção coordenada, e capacidades de alta pressão necessárias para forças de escavação.
